Cách Cân Chỉnh Ray Trượt Máy In Khổ Lớn

Máy in khổ lớn hoạt động liên tục với cường độ cao, đòi hỏi độ chính xác tuyệt đối trong từng chuyển động của đầu phun. Một trong những yếu tố quyết định đến chất lượng bản in và độ bền của máy chính là ray trượt – bộ phận dẫn hướng chuyển động của carriage (giàn đầu phun).

Sau thời gian dài sử dụng, nếu ray trượt bị lệch, cong, hoặc khô dầu, máy sẽ xuất hiện các lỗi như bản in sọc, rung đầu phun, hoặc lệch màu. Vì vậy, việc hiểu và thực hiện đúng cách cân chỉnh ray trượt máy in khổ lớn là điều bắt buộc với mọi kỹ thuật viên vận hành máy in chuyên nghiệp.

Ray trượt và carriage là gì?

• Ray trượt là thanh dẫn hướng bằng thép hợp kim, có nhiệm vụ giúp carriage di chuyển chính xác qua lại trên trục X.
  Ray trượt được gắn song song với mặt bàn in, đi kèm bạc trượt để giảm ma sát, đảm bảo độ ổn định và êm ái khi in.

• Carriage là giàn chuyển động chứa đầu phun, sensor, motor kéo dây curoa, và cáp tín hiệu.
  Khi ray trượt hoặc carriage lệch, đầu phun sẽ không còn song song với vật liệu, gây sai lệch tia mực, va chạm hoặc rung mạnh khi in.

Dấu hiệu cho thấy ray trượt máy in bị lệch

Trước khi tiến hành cân chỉnh, hãy kiểm tra xem máy in của bạn có xuất hiện các hiện tượng sau không:

• Carriage kêu rít, rung, hoặc khựng lại khi di chuyển.

• Bản in sọc ngang, sai màu hoặc lem mực.

• Khi test nozzle, mực phun lệch hàng hoặc mất nét.

• Đầu phun va chạm vật liệu in khi di chuyển qua lại.

Nếu có từ 2 dấu hiệu trở lên, đó là lúc bạn cần thực hiện cân chỉnh ray trượt máy in khổ lớn.

Dụng cụ cần chuẩn bị

Để việc cân chỉnh diễn ra an toàn và chính xác, bạn nên chuẩn bị:

• Bộ lục giác – tua vít chuyên dụng.

• Thước đo thẳng hoặc laser alignment.

• Khăn mềm và dung dịch vệ sinh ray trượt.

• Dầu bôi trơn chuyên dụng cho bạc trượt.

• Thước thủy hoặc cảm biến đo độ cân bằng khung máy.

Cách Cân Chỉnh Ray Trượt Máy In Khổ Lớn Chuẩn Kỹ Thuật

Bước 1: Tắt nguồn và đưa carriage về vị trí trung tâm

• Tắt hoàn toàn máy, rút nguồn điện.

• Dùng tay nhẹ nhàng đưa carriage ra giữa để dễ thao tác.

• Nếu carriage di chuyển nặng tay hoặc khựng, có thể ray bị khô dầu hoặc lệch – cần vệ sinh trước khi chỉnh.

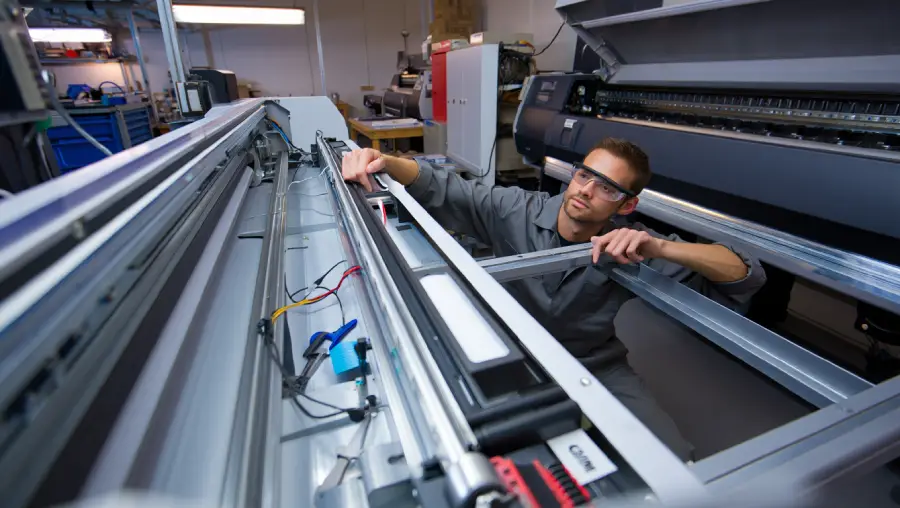

Bước 2: Kiểm tra độ thẳng và song song của ray trượt

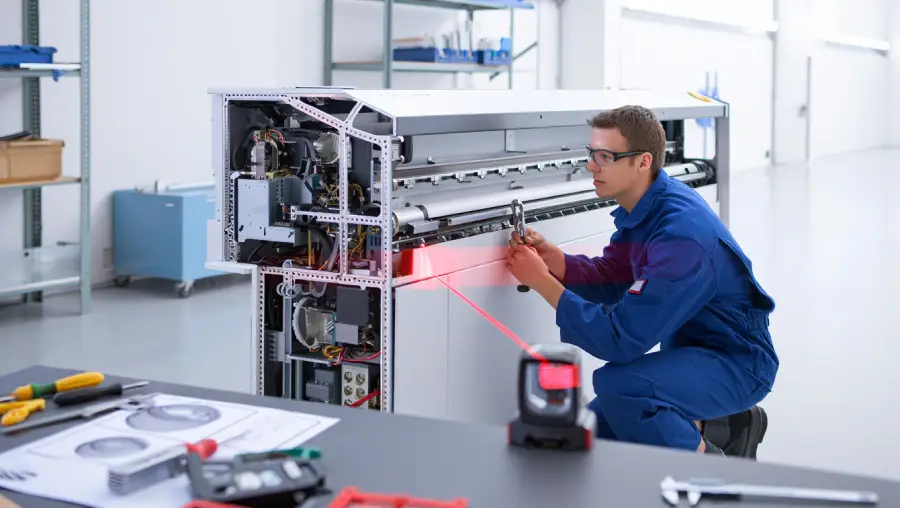

• Dùng thước laser hoặc thước thép để kiểm tra độ thẳng từ đầu đến cuối ray.

• Nếu phát hiện phần giữa võng hoặc lệch, nới nhẹ ốc cố định ray rồi điều chỉnh lại.

• Đảm bảo hai thanh ray song song tuyệt đối và khoảng cách giữa chúng không thay đổi trên toàn chiều dài.

Mẹo: Di chuyển carriage bằng tay qua lại – nếu chuyển động mượt, không rung hay khựng, nghĩa là ray đã đạt độ thẳng chuẩn.

Bước 3: Cân chỉnh ray so với mặt bàn in

• Đặt thước thủy hoặc thước đo độ cao giữa ray và mặt bàn in.

• Độ chênh lệch tối đa cho phép giữa hai đầu ray không vượt quá 0.2 mm.

• Nếu phát hiện lệch, nâng hoặc hạ chân đỡ ray, hoặc điều chỉnh bulong cố định khung nhôm.

Việc này đảm bảo đầu phun phun mực song song với vật liệu in, tránh lem màu hoặc lệch tia phun.

Bước 4: Cân chỉnh độ song song của carriage

• Dùng thước lá hoặc thước đo nhỏ để đo khoảng cách từ đầu phun xuống mặt bàn in ở hai bên trái – phải.

• Nếu chênh lệch quá 0.3 mm, hãy nới nhẹ ốc giữ carriage và chỉnh lại cho cân bằng.

• Với một số dòng máy như Taimes, Flora hoặc Xkeda, có thể điều chỉnh trực tiếp bằng ốc căn chỉnh độ cao đầu phun.

Bước 5: Kiểm tra dây curoa và pulley

• Kiểm tra độ căng của dây curoa kéo carriage.
  Nếu dây quá chùng, máy in sẽ rung hoặc lệch màu khi in tốc độ cao.
  Nếu dây quá căng, motor servo có thể bị mòn hoặc hư.

• Độ đàn hồi tiêu chuẩn: khi kéo bằng tay, dây nên dao động khoảng 5–10 mm.

Bước 6: Tra dầu bôi trơn và kiểm tra cuối

• Dùng dầu bôi trơn ray trượt chuyên dụng (như Lithium grease hoặc dầu trắng).

• Tra đều một lớp mỏng trên toàn ray, di chuyển carriage qua lại vài lần cho dầu thấm đều.

• Sau đó, bật máy và chạy lệnh “carriage move test” để kiểm tra:

  • Carriage di chuyển êm.

  • Không phát tiếng rít hoặc rung.

  • Bản in test ổn định, không sọc ngang.

Cách cân chỉnh ray trượt máy in khổ lớn định kỳ?

Lưu ý cách cân chỉnh ray trượt máy in khổ lớn

• Không dùng dầu máy may hoặc WD-40 – chúng bay hơi nhanh, không bảo vệ được bạc trượt.

• Luôn lau sạch bụi và mực bám trên ray trước khi tra dầu mới.

• Khi thay ray trượt, phải cân chỉnh lại toàn bộ hệ thống carriage để tránh lệch phun.

• Với máy có nhiều đầu phun song song, cần kiểm tra kỹ độ cao của từng đầu phun sau khi chỉnh ray.

Hiểu và thực hiện đúng cách cân chỉnh ray trượt máy in khổ lớn không chỉ giúp máy vận hành êm ái, chính xác, mà còn kéo dài tuổi thọ đầu phun và duy trì chất lượng bản in chuẩn màu.

Một kỹ thuật viên giỏi không chỉ biết sửa lỗi khi máy gặp sự cố, mà còn biết phòng tránh lỗi trước khi xảy ra – và cân chỉnh ray trượt chính là một trong những kỹ năng cốt lõi để làm được điều đó.
